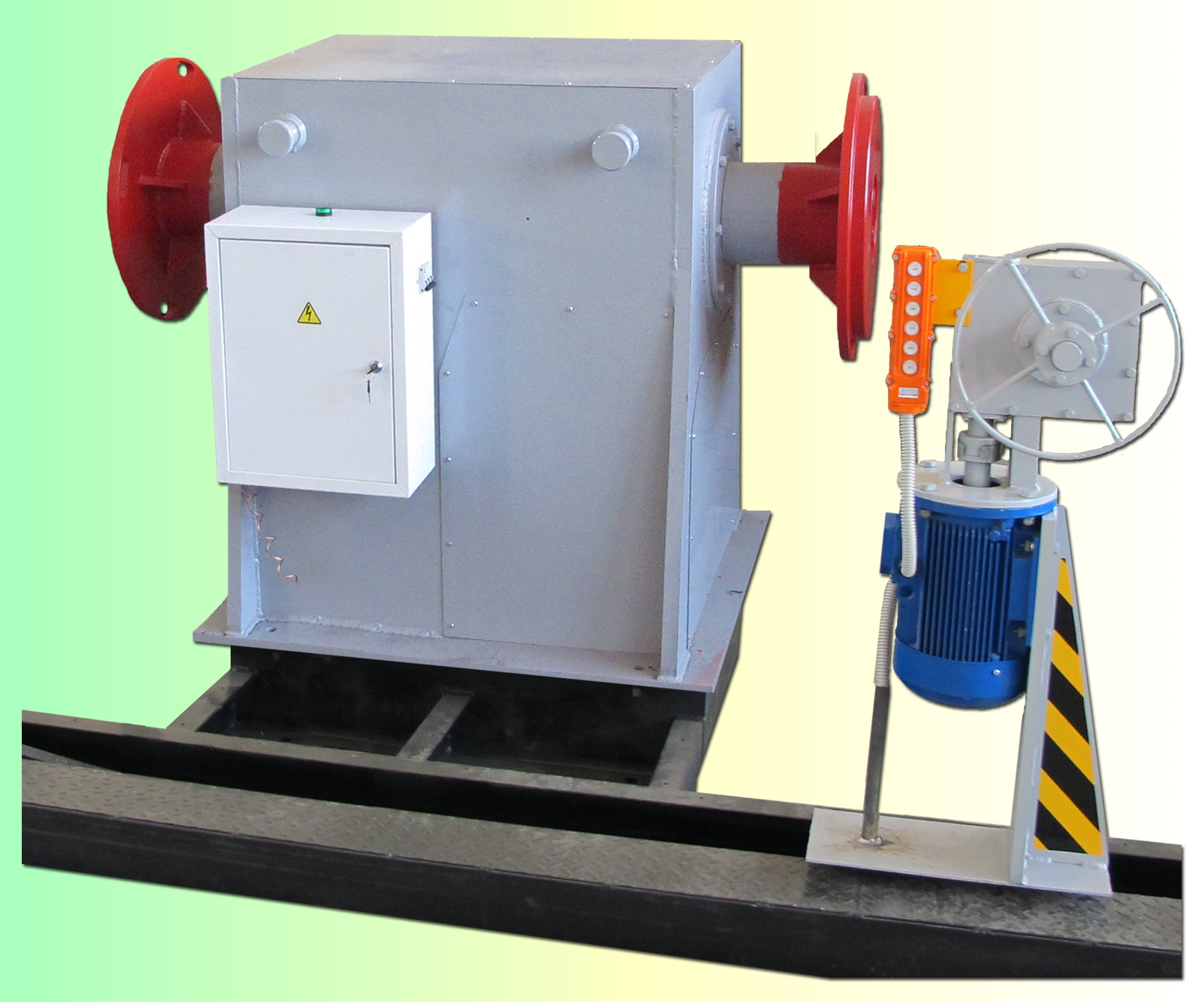

Кантователь полюсов тягового электродвигателя
21ДК. 442353.109
Предназначено для выполнения технологической операции демонтажа и монтажа полюсов тяговых электродвигателей.
Механизированное рабочее место имеет две независимых планшайбы для установки и фиксации двух остовов тяговых электродвигателей подлежащих разборке (сборке). Каждая из планшайб имеет независимый привод вращения, оснащенный элктро-механическим тормозом, что позволяет более точно позиционировать остов тягового электродвигателя перед выполнением технологической операции. Наличие независимых приводов вращения планшайб позволяет работать одновременно с двумя остовами тяговых электродвигателей, что повышает производительность труда ремонтного персонала. Откручивание и закручивание болтов крепления полюсов к остову с использованием реверсивного электро-гайковёрта на каретке перемещающейся по направляющей исключает использование ручного труда при выполнении этой технологической операции. Тележка имеющая ложемент с механизмом поднимания и опускания для позиционирования полюса относительно остова тягового электродвигателя существенно облегчает и ускоряет технологическую операцию выемки (установки) полюсов.
Механизированное рабочее место состоит из рамы кантователя, в которой смонтированы два независимых механизма поворота осей, оснащенные электромеханическими тормозами. На оси устанавливаются планшайбы, которые, как правило, изготавливаются под указанный тип тягового электродвигателя. На планшайбах имеются отверстия, совпадающие с отверстиями крепления подшипникового щита в остове тягового электродвигателя. Планшайбы могут осуществлять вращение вокруг своей оси на 3600 в прямом и обратном направлениях. Кантователь устанавливается на раму имеющую горизонтальную направляющую для перемещения каретки электрогайковёрта. Электрогайковёрт установлен на каретке и укомплектован необходимым комплектом головок и корончатых фрез для очистки полюсных болтов от битумной заливки. Управление вращением планшайб осуществляется с пульта установленного на раме механизированного рабочего места, управление вращением электро-гайковёрта осуществляется с выносного пульта расположенного непосредственно на гайковёрте. Для снятия и установки полюсов в остов и их перемещения к месту ремонта используется технологическая тележка, состоящая из рамы и кронштейна с ложементом. Кронштейн тележки перемещается в вертикальной плоскости с помощью лебёдки и может быть зафиксирован в любом положении.

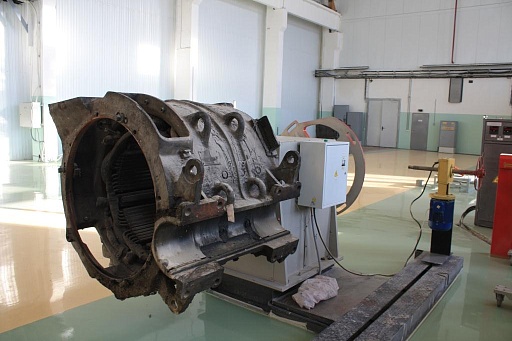

С использованием цехового крана остов тягового электродвигателя устанавливается горловиной на одну из двух планшайб механизированного рабочего места и фиксируется в ручную технологическими болтами. К установленному остову усилием руки подкатывается каретка с электрогайковёртом. По команде оператора планшайба поворачивает остов тягового электродвигателя в положение необходимое для откручивания полюсных болтов. На шпиндель электрогайковёрта устанавливается корончатая фреза, используя которую оператор производит очистку полюсного болта от битумной мастики. Затем фреза меняется на соответствующую головку. К свободной горловине остова подкатывается технологическая тележка. Внутрь остова, к демонтируемому полюсу подводится кронштейн с ложементом. Кронштейн поднимается на необходимую высоту с использованием лебёдки и ложемент надёжно фиксирует демонтируемый полюс. Оператор подводит реверсивный электрогайковёрт к полюсным болтам и по команде с выносного пульта производит их откручивание. Электрогайковёрт приводится в исходное положение. Оператор с использованием технологической тележки вынимает демонтированный полюс, который с использованием цехового крана передаётся в ремонт. Далее по команде оператора планшайба поворачивает остов тягового электродвигателя на соответствующий угол и операция демонтажа полюсов повторяется. Монтаж полюсов тягового электродвигателя производится в обратном порядке.
Предназначено для выполнения технологической операции демонтажа и монтажа полюсов тяговых электродвигателей.
Механизированное рабочее место имеет две независимых планшайбы для установки и фиксации двух остовов тяговых электродвигателей подлежащих разборке (сборке). Каждая из планшайб имеет независимый привод вращения, оснащенный элктро-механическим тормозом, что позволяет более точно позиционировать остов тягового электродвигателя перед выполнением технологической операции. Наличие независимых приводов вращения планшайб позволяет работать одновременно с двумя остовами тяговых электродвигателей, что повышает производительность труда ремонтного персонала. Откручивание и закручивание болтов крепления полюсов к остову с использованием реверсивного электро-гайковёрта на каретке перемещающейся по направляющей исключает использование ручного труда при выполнении этой технологической операции. Тележка имеющая ложемент с механизмом поднимания и опускания для позиционирования полюса относительно остова тягового электродвигателя существенно облегчает и ускоряет технологическую операцию выемки (установки) полюсов.
Механизированное рабочее место состоит из рамы кантователя, в которой смонтированы два независимых механизма поворота осей, оснащенные электромеханическими тормозами. На оси устанавливаются планшайбы, которые, как правило, изготавливаются под указанный тип тягового электродвигателя. На планшайбах имеются отверстия, совпадающие с отверстиями крепления подшипникового щита в остове тягового электродвигателя. Планшайбы могут осуществлять вращение вокруг своей оси на 3600 в прямом и обратном направлениях. Кантователь устанавливается на раму имеющую горизонтальную направляющую для перемещения каретки электрогайковёрта. Электрогайковёрт установлен на каретке и укомплектован необходимым комплектом головок и корончатых фрез для очистки полюсных болтов от битумной заливки. Управление вращением планшайб осуществляется с пульта установленного на раме механизированного рабочего места, управление вращением электро-гайковёрта осуществляется с выносного пульта расположенного непосредственно на гайковёрте. Для снятия и установки полюсов в остов и их перемещения к месту ремонта используется технологическая тележка, состоящая из рамы и кронштейна с ложементом. Кронштейн тележки перемещается в вертикальной плоскости с помощью лебёдки и может быть зафиксирован в любом положении.
С использованием цехового крана остов тягового электродвигателя устанавливается горловиной на одну из двух планшайб механизированного рабочего места и фиксируется в ручную технологическими болтами. К установленному остову усилием руки подкатывается каретка с электрогайковёртом. По команде оператора планшайба поворачивает остов тягового электродвигателя в положение необходимое для откручивания полюсных болтов. На шпиндель электрогайковёрта устанавливается корончатая фреза, используя которую оператор производит очистку полюсного болта от битумной мастики. Затем фреза меняется на соответствующую головку. К свободной горловине остова подкатывается технологическая тележка. Внутрь остова, к демонтируемому полюсу подводится кронштейн с ложементом. Кронштейн поднимается на необходимую высоту с использованием лебёдки и ложемент надёжно фиксирует демонтируемый полюс. Оператор подводит реверсивный электрогайковёрт к полюсным болтам и по команде с выносного пульта производит их откручивание. Электрогайковёрт приводится в исходное положение. Оператор с использованием технологической тележки вынимает демонтированный полюс, который с использованием цехового крана передаётся в ремонт. Далее по команде оператора планшайба поворачивает остов тягового электродвигателя на соответствующий угол и операция демонтажа полюсов повторяется. Монтаж полюсов тягового электродвигателя производится в обратном порядке.
Технические характеристики
Наименование | Значение |
Установленная мощность, кВт | 4,4 |
Грузоподъёмность планшайбы, кгс, не более | 6000 |
Грузоподъёмность тележки, кгс, не более | 500 |
Привод вращения планшайбы | электромеханический |
Привод гайковёрта | электромеханический |
Напряжение питающей сети, В | 380 |
Частота питающей сети, Гц | 50 |
Габариты, размеры
Габаритные размеры | Значение |
Длина, мм, не более | 3215 |
Ширина, мм, не более | 2225 |
Высота, мм, не более | 2160 |
Масса, кг, не более | 3000 |
Комплектность
Наименование | Кол-во |
Кантователь двухсторонний | 1 |
Планшайбы | 2 |
Рама с направляющей для каретки электрогайковёрта | 1 |
Каретка с электрогайковёртом | 1 |
Комплект корончатых фрез | 1 |
Комплект головок | 1 |
Тележка технологическая с ложементом | 1 |
